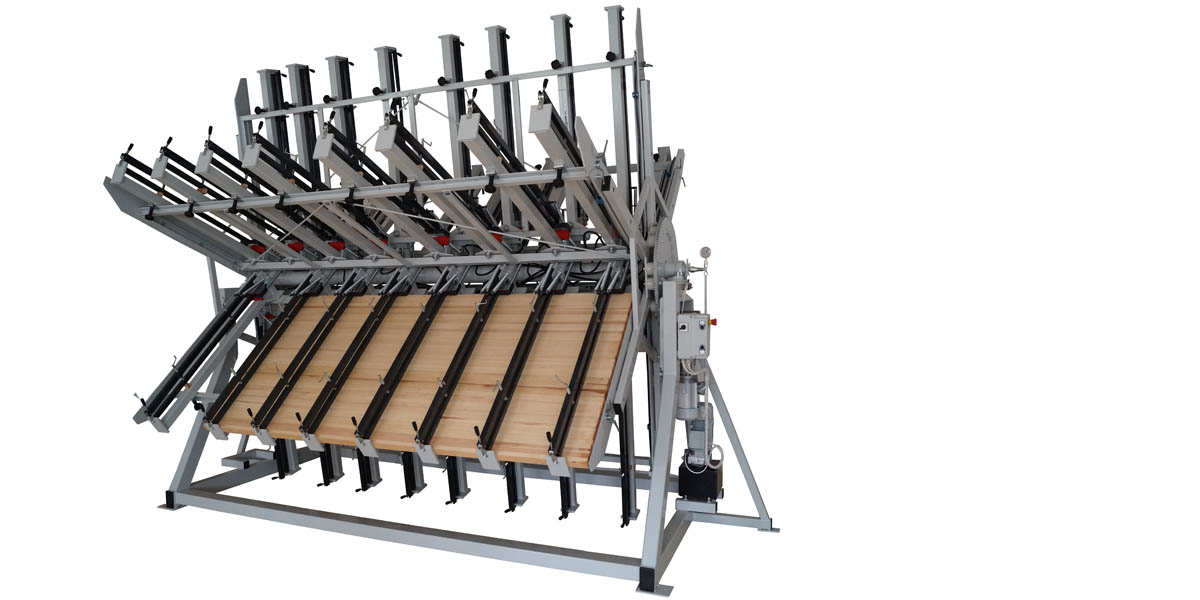

Turniketový lis TH6 je určen pro lepení hran, zejména desek a stolů. Je svařované konstrukce. Hvězdicový rotor se 6 pracovními stoly je uložen v ložiskách v pevném rámu. Na každém ze 6 pracovních stolů jsou instalovány nastavitelné lisovací jednotky s vrchním přítlakem. Zdrojem tlaku je elektrohydraulické čerpadlo. Ovládání válců je popsáno níže. Otáčení rotoru je ruční nebo automatické pomocí elektrické převodovky.
| TH6 - prospekt
| parametr | hodnota | jednotka |
|---|---|---|
| délka stroje | 2 500 - 4 500 | mm |
| výška stroje | 3 150 - 3 350 | mm |
| šířka stroje | 3 150 - 3 350 | mm |
| hmotnost | 1 000 - 2 000 | kg |
| počet pracovních stolů | 6 | ks |
| pracovní délka stolu | 2 000 - 4 000 | mm |
| pracovní výška stolu | 1 050 / 1 250 | mm |
| nastavení lisovací výšky | příslušenství, raster 80 mm | mm |
| max. tloušťka materiálu | 50 | mm |
| počet lisovacích jednotek | 4 - 14 | pcs |
| max. síla hydraulického válce | 2 000 (20) / 4 000 (40) | kg (kN) |
| zdvih hydraulického válce | 90 | mm |
| pracovní tlak | 0 - 12 | kg/cm2 |
| příkon hydraulického agregátu | 1,5 - 3 | kW |
| nastavení lisovacího tlaku | ANO, na ovládacím panelu | |
| max. tlak v hydraulickém okruhu | 200 | bar |
| hydraulický olej | HM 46 | 12 - 20 litrů |
| napájecí napětí | 3x 400 V / 50 Hz | |
| produktivita | 12 - 15 | stolů / 1 hod |
Ovládání pracovního stolu lze provést několika způsoby. V základním provedení je pracovní stůl rozdělen dvěma centrálními uzavíracími kulovými ventily na dvě nezávislé poloviny. Pokud je lis delší, mohou být použity 3 centrální ventily a stůl lze rozdělit na 3 třetiny. Další možností je 1 centrální uzavírací kulový ventil a každý válec navíc má vlastní uzavírací kulový ventil, který jej umožňuje otevírat nebo zavírat. Tímto způsobem můžete nastavit pracovní zóny přímo podle svých potřeb. Také můžete mít 2 centrální ventily a každý válec vlastní uzavírací kulový ventil. Vše závisí na potřebách zákazníka a jeho typu výroby. Níže si můžete prohlédnout schémata různých variant hydraulických okruhů.
2.1 | STANDARDNÍ OVLÁDÁNÍ | Pracovní stůl je rozdělen na 2 poloviny = 2 pracovní zóny.
2.2 | 1x CENTRÁLNÍ KOHOUT + KAŽDÝ VÁLEC VLASTNÍ KOHOUT | K dispozici je 1 centrální uzavírací kulový ventil a každý hydraulický válec má svůj vlastní uzavírací kulový ventil, takže je možné jej OTEVÍRAT/ZAVÍRAT samostatně a využívat několik pracovních zón.
2.3 | 2x CENTRÁLNÍ KOHOUT + KAŽDÝ VÁLEC VLASTNÍ KOHOUT | K dispozici jsou 2 centrální uzavírací kulové ventily a každý hydraulický válec má svůj vlastní uzavírací kulový ventil, takže je možné jej OTEVÍRAT/ZAVÍRAT samostatně a využívat několik pracovních zón.
3.1 | MANUÁLNÍ OTÁČENÍ POMOCÍ OBRUČE | Otáčení rotoru se provádí ručně pomocí obruče a stůl je blokován aretačním pedálem.
3.2 | AUTOMATICKÉ OTÁČENÍ ROTORU | Otáčení rotoru se provádí automaticky pomocí elektrické převodovky.
4.1 | NASTAVENÍ PRACOVNÍ VÝŠKY | Pracovní výšku si můžete nastavit pomocí stavitelných opěrných patek.
