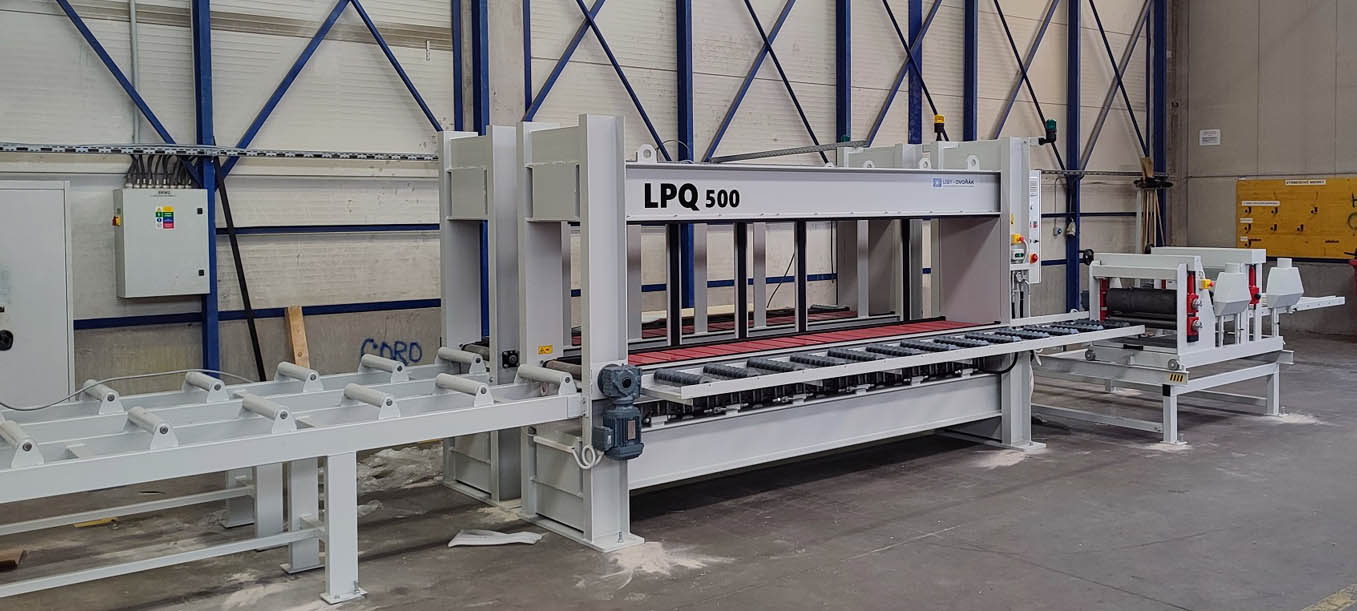

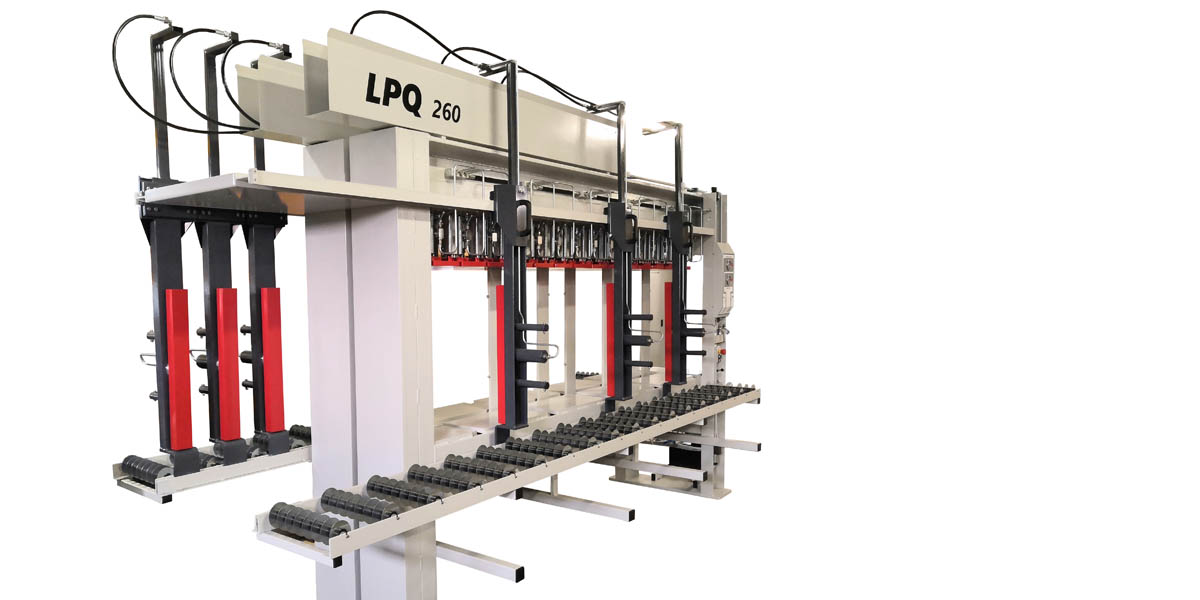

Lis pro lepení parket



LPQ

POPIS STROJE:

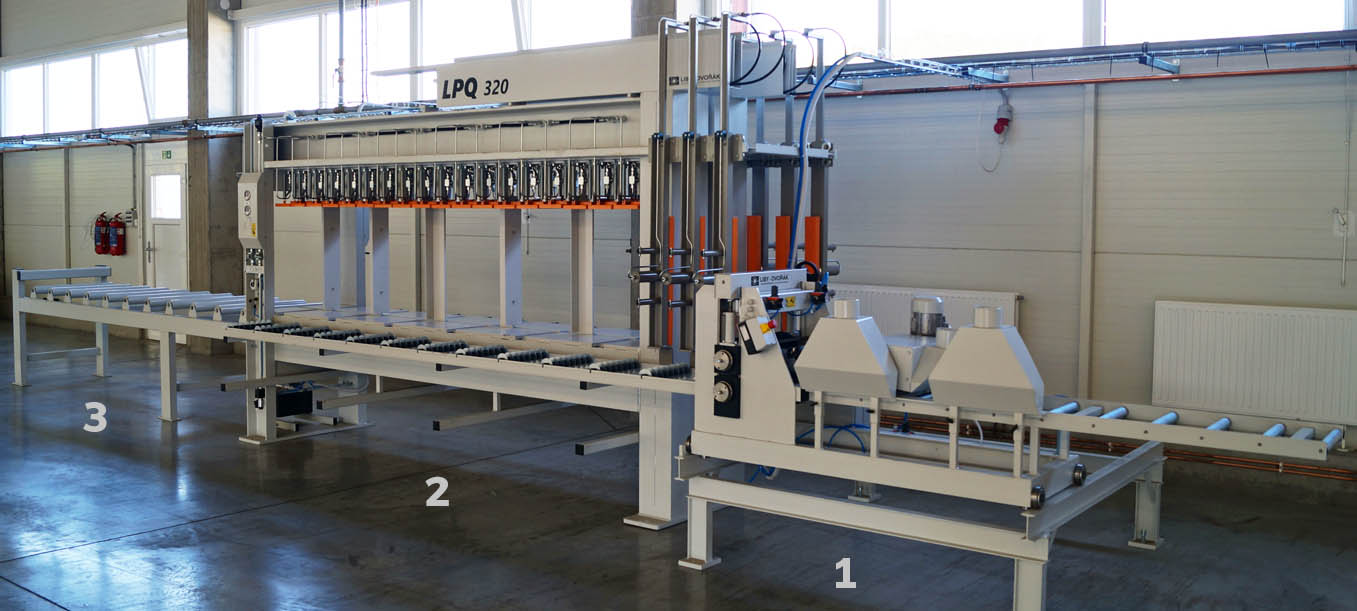

Lis LPQ je navržen pro průmyslové lepení vrstvených parket tak, aby lepení probíhalo neustále. Součástí lisu je přesuvná nanášečka lepidla. Před ní je ještě umístěný ometací kartáč, který čistí materiál, na který bude nanášeno lepidlo. Skrze nanášečku pak obsluze, která zakládá jednotlivé vrstvy parkety do lisovací komory přijíždí materiál po talířkových dopravníkových dráhách. Po naplnění lisu jsou parkety nejprve stranově zarovnány bočními přítlaky a následně zalisovány hlavními lisovacími válci. Po dokončení prací v první komoře se nanášečka přesune před komoru druhou. Během doby, kdy se lepí paket parket v první komoře, obsluha zakládá druhou komoru. Než je druhá komora naplněna a zalisována, parkety v první komoře jsou již slepené. Celý slepený paket je pak přizvednut vysune se na válečkovou výstupní dráhu. Následně opět obsluha začíná zakládat první lisovací komoru. Tím je zaručeno nepřetržité pracovní tempo bez ztráty "vytvrzovacího času", po kterou by byl lis nečinný.

TECHNICKÉ PARAMETRY:

Model stroje LPQ 2600/700-D15 LPQ 3000/700-D18 LPQ 3500/700-D20
Hmotnost stroje dle typu dle typu dle typu kg
lepená délka 2 600 3 000 3 500 mm
Šířka parkety 240 - 320 240 - 320 240 - 320 mm
Výška lepeného paketu 700 700 700 mm
Počet lisovacích komor 2 2 2 ks
Počet válců v komoře 15 18 20 ks
lepící tlak 4 - 15 4 - 15 4 - 15 kg/cm2
Zdvih lisovacího válce 90 90 90 mm
max. lis. síla válce 40 40 40 kN
tlak v hydr. okruhu 4 - 20 4 - 20 4 - 20 MPa
Elektrohydraulický agregát 3 - 8 3 - 8 3 - 8 kW
Počet postranních přítlaků 3 - 4 3 - 4 3 - 4 ks
Max. síla postranního přítlaku 10 10 10 kN
Zdvih válce přítlaku 120 120 120 mm
Šířka ometacího kartáče 250 - 340 250 - 340 250 - 340 mm
Průměr ometacího kartáče 170 170 170 mm
Materiál ometacího kartáče abralon abralon abralon mm
Šířka nanášecích válců 250 - 320 250 - 320 250 - 320 mm
Průměr nanášecích válců 170 170 170 mm
Rychlost nanášení 20 - 34 20 - 34 20 - 34 m/min
Délka výstupního dopravníku 3 000 3 500 4 000 mm
Krytí el. proudu IP 54 IP 54 IP 54 IP
Napájecí napětí 3 x 400 3 x 400 3 x 400 V
  • Průběh lepení

    +

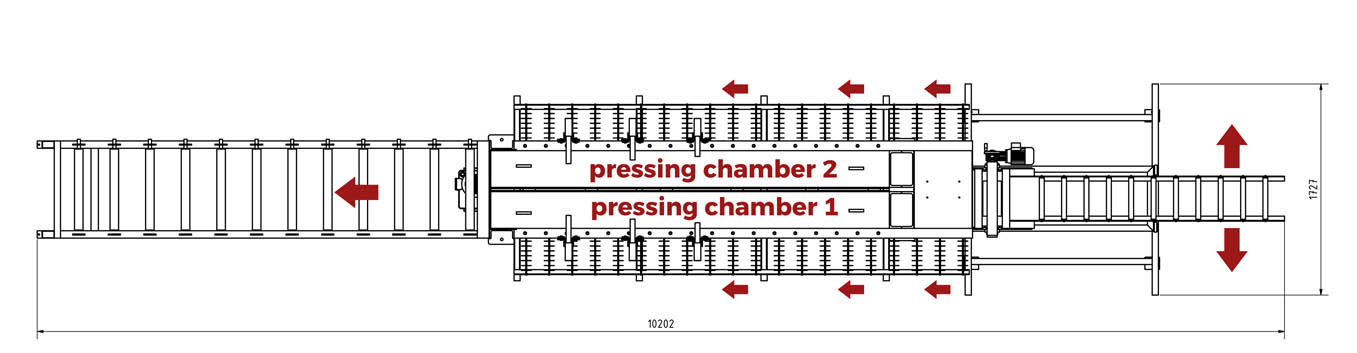

    Lis LPQ je navržen pro průmyslové lepení vrstvených parket tak, aby lepení probíhalo neustále. Součástí lisu je přesuvná nanášečka lepidla. Před ní je ještě umístěný ometací kartáč, který čistí materiál, na který bude nanášeno lepidlo. Skrze nanášečku pak obsluze, která zakládá jednotlivé vrstvy parkety do lisovací komory přijíždí materiál po talířkových dopravníkových dráhách. Po naplnění lisu jsou parkety nejprve stranově zarovnány bočními přítlaky a následně zalisovány hlavními lisovacími válci. Po dokončení prací v první komoře se nanášečka přesune před komoru druhou. Během doby, kdy se lepí paket parket v první komoře, obsluha zakládá druhou komoru. Než je druhá komora naplněna a zalisována, parkety v první komoře jsou již slepené. Celý slepený paket je pak přizvednut vysune se na válečkovou výstupní dráhu. Následně opět obsluha začíná zakládat první lisovací komoru. Tím je zaručeno nepřetržité pracovní tempo bez ztráty "vytvrzovacího času", po kterou by byl lis nečinný.

  • Nanášení lepidla

    +

    Skrze nanášečku lepidla je do lisu přes dopravníkové talířkové dráhy transportována středová vrstva materiálu, ke které se skládají vrchní a pžípadně i spodní vrstvy parkety. Více ve videu níže:

  • Produktivita stroje

    +

    Níže přiložený graf ukazuje produktivitu stroje při "vytvrzovacím" čase 20 minut na 1 lisovací komoru za použití disperzního lepidle třídy D3. Samozřejmě, že
